Kämpfen Sie mit Feuerfestausfällen in extremen Industrieumgebungen wie der Stahl-, Glas- oder Zementproduktion? Entdecken Sie, wie der Herstellungsprozess dichter Feuerfestmaterialien Rohstoffe verwandelt in Hochleistungskomponenten, die auf Überleben ausgelegt sind. Dieser Artikel enthüllt die entscheidenden Techniken — von der ultrapräzisen Pulververdichtung durch kaltisostatisches Pressen bis zum fortschrittlichen Schmelzgießen — die unerreichte Dichte, null Porosität und extreme Temperaturbeständigkeit erzielen. Erfahren Sie, wie diese Methoden mechanische Beanspruchung, chemische Korrosion und Thermoschock bekämpfen und sicherstellen, dass Ihre Systeme den härtesten Bedingungen standhalten, ohne Sicherheit, Effizienz oder Betriebszeit zu gefährden. Entdecken Sie die Wissenschaft hinter Materialien, die bei Temperaturen über 1500°C Höchstleistungen erbringen und dank präzisem Trocknen, Sintern und Qualitätskontrolle ihre strukturelle Integrität bewahren.
- Warum Dichte der Schlüssel zu extremer Feuerfestleistung ist
- Rohstoffauswahl und -aufbereitung: das Fundament der Dichte
- Der Kern des Herstellungsprozesses: Formen und Pressen für maximale Dichte
- Hochtemperaturbrand: Festigkeit und Leistung dauerhaft sichern
- Herausforderungen und Innovationen in der Herstellung dichter Feuerfestmaterialien
- Partnerschaft für optimale Feuerfestleistung

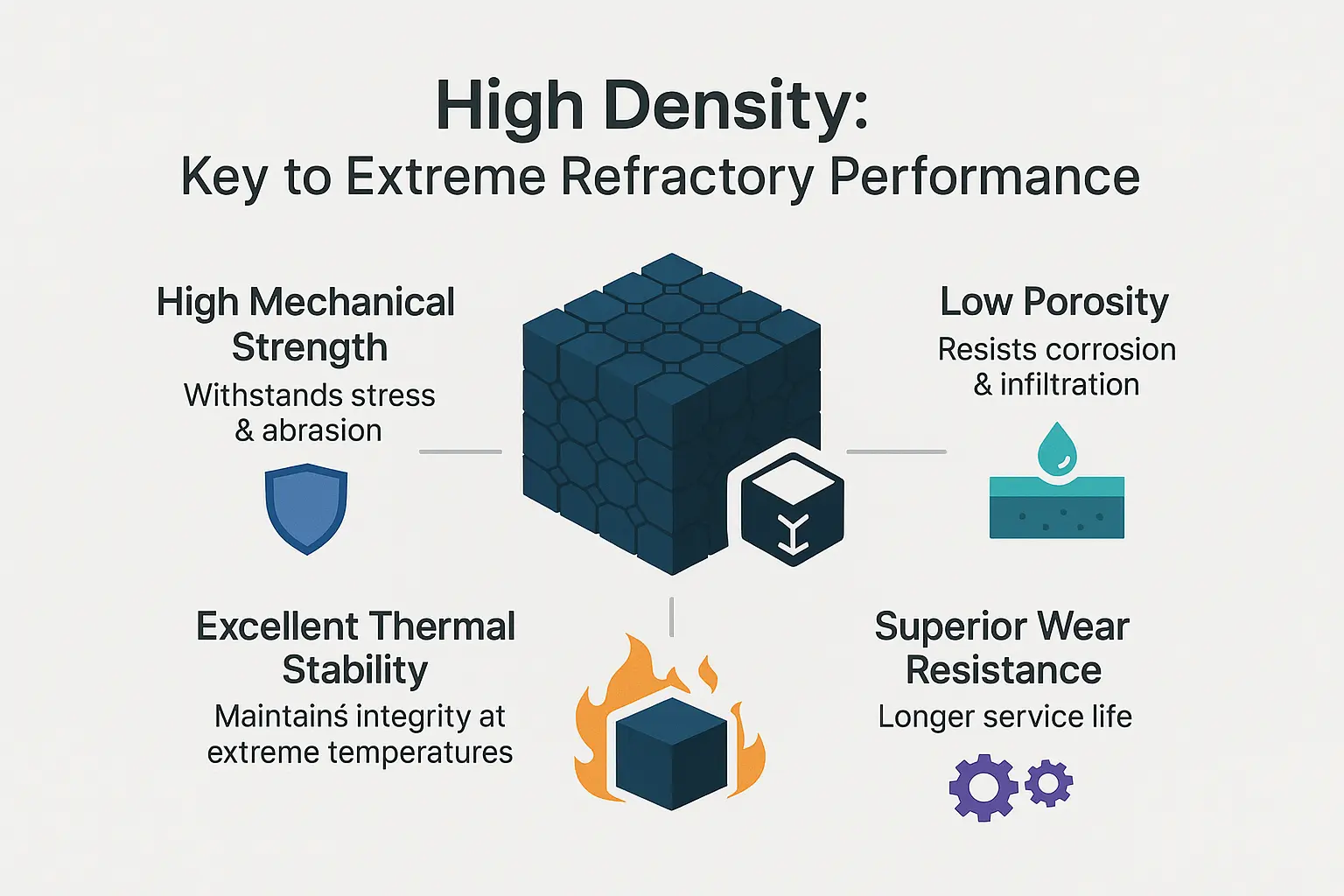

Warum Dichte der Schlüssel zu extremer Feuerfestleistung ist
Feuerfestmaterialien müssen unerbittliche Umgebungen ertragen, und dichte Feuerfestprodukte erreichen dies durch kalkulierte Ingenieurskunst. Dichte Feuerfestprodukte sind gezielt darauf ausgelegt, hohe Dichte zu maximieren und geringe Porosität zu minimieren — eine kritische Balance für industrielle Anwendungen. Diese Materialien bilden das Rückgrat von Öfen, Brennöfen und Reaktoren, in denen die Temperaturen 1,500°C übersteigen und chemische Angriffe die strukturelle Integrität bedrohen.
- Hohe mechanische Festigkeit: hält physischer Beanspruchung und Abrasion in Stahlgießpfannen und Zementdrehöfen stand
- Geringe Porosität: widersteht chemischer Korrosion durch flüssige Schlacke und aggressive Gase
- Hervorragende thermische Stabilität: bewahrt die Maßhaltigkeit unter extremen thermischen Zyklen
- Überlegene Verschleißfestigkeit: verlängert die Lebensdauer in den Oberöfen von Glasschmelzwannen
Das Engineering dieser Eigenschaften beginnt mit der Rohstoffauswahl. Hochreine Tonerde, Zirconiumdioxid und Siliciumcarbid erzeugen dichte Mikrogefüge durch kontrollierte Partikelpackung. Beim isostatischen Pressen mit 150-600 MPa werden die Partikel verdichtet, um Hohlräume auf unter 15% Porosität zu reduzieren. Das anschließende Brennen bei 1,600°C sintert das Material und schafft ineinandergreifende kristalline Bindungen, die die Tragfähigkeit erhöhen. Dieser Herstellungsprozess dichter Feuerfestmaterialien begegnet industriellen Versagensarten direkt. In Sauerstoffblaskonvertern widerstehen niedrigporöse Magnesia-Kohlenstoff-Steine beispielsweise dem Eindringen von Stahlschlacke durch reduzierte Kapillarwirkung in Poren unter 1μm. Ebenso bewahren siliciumcarbidbasierte dichte Feuerfestmaterialien in Aluminium-Warmhalteöfen ihre Wärmeleitfähigkeit und widerstehen zugleich der Infiltration von Alkalimetalldämpfen. Wie überträgt sich das auf die Praxis? Die Antwort liegt in der präzisen Kontrolle der Dichteparameter während der Produktion. Welche konkreten Schritte verwandeln Rohstoffe in diese Materialien für Extremumgebungen? Die Fertigungssequenz birgt den Schlüssel zu dieser Transformation.

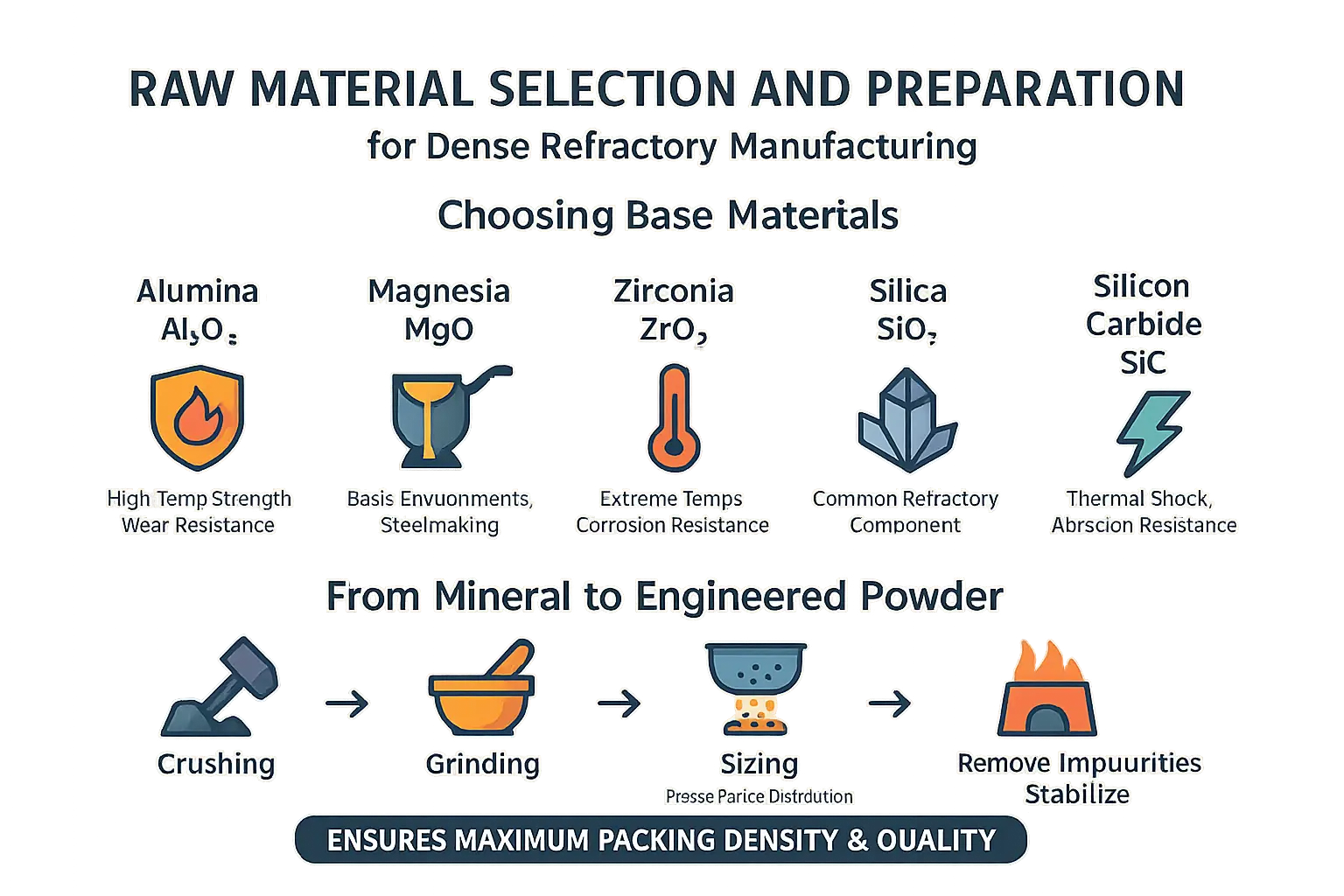

Rohstoffauswahl und -aufbereitung: das Fundament der Dichte
Die richtigen Grundmaterialien wählen
Warum übersteht ein Material 1,800°C in der Stahlerzeugung, während ein anderes bei 1,500°C versagt? Die Antwort liegt in der Rohstoffauswahl. Dichte Feuerfestmaterialien beginnen mit präzisen chemischen Entscheidungen: Tonerde (Al₂O₃) für Hochtemperaturfestigkeit, Magnesia (MgO) in basischen Stahlwerksumgebungen, Zirconiumdioxid (ZrO₂) für extreme Korrosionsbeständigkeit und Siliciumdioxid (SiO₂) als gängige Matrixkomponente. Siliciumcarbid (SiC) ergänzt Temperaturwechselbeständigkeit. Für Spezialanwendungen wie die Auskleidung von Glasschmelzöfen dominieren hochtonerdehaltige Feuerfestmaterialien dank ihrer außergewöhnlichen Schmelzbeständigkeit.
- Tonerde (Al₂O₃): für Hochtemperaturfestigkeit und Verschleißbeständigkeit
- Magnesia (MgO): eingesetzt in basischen Umgebungen, üblich in der Stahlerzeugung
- Zirconiumdioxid (ZrO₂): für extrem hohe Temperaturen und hervorragende Korrosionsbeständigkeit
- Siliciumdioxid (SiO₂): eine gängige Komponente in vielen Feuerfestrezepturen
- Siliciumcarbid (SiC): für außergewöhnliche Temperaturwechselbeständigkeit und Abriebfestigkeit
Vom Rohmineral zum technischen Pulver
Wie werden Rohmineralien zu präzisionsgefertigten Pulvern? Die Umwandlung umfasst drei kritische Schritte. Zuerst zerkleinert das Brechen Bauxit- oder Dolomitbrocken auf handhabbare Größen. Dann erzeugt das Mahlen in Hochenergie-Kugelmühlen Partikel im Mikrometerbereich. Schließlich trennt die Klassierung die Partikel über Vibrationssiebe und gewährleistet eine optimale Kornverteilung. Das ist nicht bloß Verarbeitung — das ist Qualitätskontrolle. Ohne präzise Partikelanordnung wäre das Erreichen maximaler Packungsdichte unmöglich. Fortschrittliche Software wie ParSD optimiert heute die Korngrößenverteilung durch Modellierung von Andreasen- oder Dinger/Funk-Kurven und garantiert eine ideale Packungsdichte, noch bevor das Formen beginnt.
Die Kalzinierung schließt die Aufbereitung ab. Bei Temperaturen bis 1,850°C entfernt dieser Schritt flüchtige Verunreinigungen und leitet das Sintern ein. Bei Magnesit verwandelt die Kalzinierung MgCO₃ in MgO und reduziert dabei das Gewicht um 50%. Diese frühe Verarbeitung bestimmt die Stabilität des Endprodukts — unkalzinierte Materialien riskieren Maßinstabilität und Rissbildung beim späteren Brennen. Der Kalzinierungsprozess variiert je nach Material: Bauxit erfordert 1350-1550°C mit 15% Gewichtsverlust, während Dolomit 1650-1850°C für die CaO°MgO-Bildung benötigt. Diese präzisen thermischen Behandlungen stabilisieren die Materialien vor dem Formen und verhindern katastrophale Ausfälle in Extremumgebungen.
Diese Aufbereitung erzeugt technische Pulver mit kontrollierter Reaktivität und bereitet den Weg für Hochdruckformen und ultradichte Mikrogefüge. Selbst geringe Abweichungen der Korngrößenverteilung oder der Kalzinierungstemperatur können die Leistung des Endprodukts drastisch beeinflussen. Die richtige Aufbereitung gewährleistet eine optimale Packungsdichte, die direkt mit der mechanischen Festigkeit und der Temperaturwechselbeständigkeit des fertigen Feuerfestprodukts korreliert.
Der Kern des Herstellungsprozesses: Formen und Pressen für maximale Dichte
Mischen und Binden: eine homogene Mischung erzeugen
Die Erzeugung einer homogenen Mischung beginnt mit der präzisen Kombination von Rohstoffen wie kalzinierter Tonerde, Zirconiumdioxid und Siliciumcarbid in Industriemischern. Die Partikelgrößen werden sorgfältig ausgewählt, um die Packungsdichte zu optimieren. Fortschrittliche Mischer mit drehzahlvariablen Rührwerken und Heiz-/Kühlfunktionen gewährleisten eine vollständige Homogenisierung.
Bindemittel wie Bentonit-Ton (typischerweise 2%) oder Calciumaluminatzement spielen eine Doppelrolle: Sie erhöhen die Plastizität beim Formen und verleihen Grünfestigkeit vor dem Brand. Chemische Additive wie BYK-Rheologiemodifikatoren verbessern die Fließeigenschaften, während Entschäumer wie BYK-012 Luftblasen eliminieren. Diese kritische Mischphase gewährleistet eine gleichmäßige Materialverteilung vor dem Formen. Der Prozess erfordert 15-30 Minuten Mischzeit zur Homogenisierung, mit Temperaturkontrolle zwischen 20-40°C zur Wahrung der Materialintegrität.
Formgebungstechniken: vom Pulver zur festen Form
| Formgebungsverfahren | Beschreibung | Hauptvorteil | Typische Produkte |
|---|---|---|---|
| Trockenpressen | Verdichten von minimal feuchtem Pulver (8% Wassergehalt) in Stahlformen unter einem Druck von 250-500 psi | Kostengünstig für Standardformen | Standardsteine, einfache Blöcke |
| Kaltisostatisches Pressen (CIP) | Aufbringen eines hydrostatischen Drucks von 10.000-40.000 psi auf Pulver in flexiblen Formen unter Verwendung von Wasser oder Öl als Druckmedium | Gleichmäßige Dichte für komplexe Geometrien | Große Blöcke, Ausgüsse |
| Schmelzguss | Schmelzen der Rohstoffe bei 1900-2500°C und anschließendes Gießen des geschmolzenen Materials in Formen mit kontrollierter Abkühlung | Aufbau mit nahezu null Porosität | AZS-Blöcke für Glasschmelzöfen |
Kaltisostatisches Pressen (CIP) erreicht eine bemerkenswerte Verdichtung durch Druckübertragung über Flüssigkeit. Es gibt zwei Systeme: Wet-Bag (pulvergefüllte Form, in druckbeaufschlagtes Wasser/Öl getaucht) und Dry-Bag (separate Druckkammer). Dieses Verfahren liefert:
- Gleichmäßige Dichte im gesamten Bauteil
- Beseitigung von Rissen und Delamination
- Herstellung von großen/komplexen Formen
- Reduzierte innere Spannungen für bessere Stabilität
Der Schmelzguss erzeugt schmelzgegossene Feuerfestmaterialien durch Schmelzen im Elektrolichtbogenofen bei Temperaturen über 2000°C. Das geschmolzene Material wird in Formen gegossen, wo eine kontrollierte Abkühlung dichte Mikrostrukturen mit weniger als 1% scheinbarer Porosität bildet. Spezielle Techniken wie das Void-Free-Gießen (VF) minimieren Schwindungslunker, während End-Cut-Verfahren (ENC) die meisten Fehler für kritische Anwendungen beseitigen.
Trocknung: der kritische Zwischenschritt
Grünlinge werden 48 Stunden lang bei 110°C kontrolliert getrocknet, um das Anmachwasser zu entfernen. Dieser schrittweise Prozess verhindert dimensionale Instabilität durch Vermeidung von Feuchtigkeitsgradienten zwischen Oberfläche und Kern. Schnelles Trocknen verursacht differenzielle Schwindung, die zu Verformungen oder Rissen führt und die strukturelle Integrität beeinträchtigt. Der Trocknungsprozess durchläuft drei verschiedene Phasen: Periode konstanter Trocknungsgeschwindigkeit, Periode fallender Trocknungsgeschwindigkeit und Gleichgewichtsstadium.
Insbesondere bei wasserbasierten Mischungen müssen Luftfeuchtigkeit und Luftstrom präzise gesteuert werden. Unsachgemäße Trocknung erzeugt verborgene Schwachstellen die sich beim Brennen zeigen und in hochbeanspruchten Anwendungen katastrophale Ausfälle verursachen können. Fortschrittliche Trocknungssysteme nutzen gestufte Temperaturerhöhungen (25°C bis 110°C über 24 Stunden), um eine vollständige Wasserentfernung bei gleichzeitiger Formtreue sicherzustellen. Die Trocknungsumgebung hält in den frühen Phasen typischerweise 60-70% relative Luftfeuchtigkeit, um ein schnelles Oberflächentrocknen zu verhindern, das Feuchtigkeit im Inneren einschließen könnte.
Die Qualitätskontrolle während der Trocknung ist unerlässlich. Der Feuchtigkeitsgehalt wird mit Mikrowellen-Resonanztechnologie überwacht, um sicherzustellen, dass die Werte vor dem Brennen unter 0,5% fallen. Besondere Aufmerksamkeit gilt dickwandigen Bauteilen, bei denen die Feuchtigkeitsmigration deutlich länger dauern kann. Automatisierte Regelsysteme passen Temperatur und Luftstrom anhand von Echtzeit-Feuchtigkeitsmessungen eingebetteter Sensoren an.
Hochtemperaturbrand: Festigkeit und Leistung dauerhaft sichern
Die Wissenschaft des Sinterns
Im Zentrum der Feuerfestproduktion steht das Sintern, ein kritischer Prozess, bei dem verdichtete Rohstoffe einer Hochtemperaturbehandlung (oft über 1500°C) unterzogen werden. In dieser Phase führt die atomare Diffusion an den Kontaktpunkten der Partikel zur Halsbildung zwischen den Körnern, wodurch Restporen beseitigt und Verdichtungsgrade von 50% Porosität auf bis zu 0,2% erreicht werden. Diese Umwandlung erzeugt robuste keramische Bindungen die die Feuerbeständigkeit und chemische Stabilität des Materials bestimmen.
Der Sintermechanismus beruht auf Festkörperdiffusion, bei der Atome unter Wärmeeinwirkung über Korngrenzen wandern. Während das Festphasensintern die Materialien in ihrer ursprünglichen Phase belässt, führt das Flüssigphasensintern Additive ein, die zuerst schmelzen und Kapillarwirkung sowie anschließende Lösungs-Wiederausscheidungsprozesse ermöglichen. Diese Mechanismen verbessern Verdichtung und Kornwachstum, was für Anwendungen mit Temperaturwechseln entscheidend ist. Die resultierende Mikrostruktur beeinflusst direkt Eigenschaften wie die mechanische Festigkeit, wobei sachgerechtes Sintern die Kaltdruckfestigkeitswerte um über 300% erhöht bei einigen Materialien auf Tonerdebasis.
Ofentechnologie für die Feuerfestproduktion
Die moderne Feuerfestherstellung stützt sich auf drei primäre Ofensysteme: Tunnelöfen für die kontinuierliche Produktion, Herdwagenöfen für Spezialformen und periodische Öfen für großformatige Bauteile. Tunnelöfen verarbeiten 80% der geformten Feuerfestmaterialien über gestufte Heizzonen und halten präzise Temperaturgradienten (55–380°C/h) ein, um thermische Spannungen zu vermeiden. Herdwagenöfen bieten Flexibilität für kundenspezifische Geometrien, während periodische Öfen übergroße Stücke von mehr als 10 Tonnen aufnehmen.
Die Prozesskontrolle bleibt entscheidend: ASTM C865-Normen schreiben maximale Aufheizraten (z. B. 390°C/h oberhalb von 815°C) und sauerstoffreiche Atmosphären (>0,5% O₂) vor, um die strukturelle Integrität zu gewährleisten. Fortschrittliche Systeme setzen Platin-Rhodium-Thermoelemente für eine Genauigkeit von ±2°C während der Haltezeiten ein. Diese Präzision erzeugt optimale Mikrostrukturen, die die Temperaturwechselbeständigkeit direkt beeinflussen—ein kritischer Faktor, bei dem Materialien wie Siliciumcarbid durch kontrollierte Porenverteilung eine um 50% höhere Beständigkeit aufweisen.
Endbearbeitung und Qualitätskontrolle
Zu den Arbeitsschritten nach dem Brand gehört die Diamantbearbeitung für Maßgenauigkeit, insbesondere bei schmelzgegossenen Bauteilen, die Toleranzen von ±0,05 mm erfordern. Die Qualitätssicherung folgt strengen Protokollen: ASTM C20 misst scheinbare Porosität und Rohdichte, während ASTM C133 die Kaltdruckfestigkeit bewertet (bis zu 250 MPa bei hochtonerdehaltigen Steinen). Dimensionskontrollen mit Laserprofilometern stellen die Einhaltung der ISO 5022-Normen für Feuerfestformate sicher.
Die Validierung der thermischen Leistung umfasst ASTM C832-Prüfungen der Wärmedehnung unter Last, bei denen Materialien wie Magnesia-Kohlenstoff-Feuerfestmaterialien einem Kriechen von 0,75% bei 1500°C über 10 Stunden standhalten müssen. Zerstörungsfreie Prüfungen mittels Ultraschall-Impulsgeschwindigkeit identifizieren innere Fehler vor der Endkontrolle. Nur Produkte, die diese über 12 Qualitätskontrollpunkte—physikalische, mechanische und thermische Eigenschaften umfassend—bestehen, gelangen zur Verpackung, wodurch sichergestellt wird, dass jede Einheit den Leistungsgarantien von MXS Refractories entspricht für Anwendungen in der Glas-, Stahl- und Zementindustrie.
Herausforderungen und Innovationen in der Herstellung dichter Feuerfestmaterialien
Überwindung von Fertigungsfehlern
Die Herstellung dichter Feuerfestprodukte erfordert Präzision, um leistungsmindernde Fehler zu vermeiden. Selbst geringfügige Fehler wie Trocknungsrisse oder ungleichmäßige Porosität können in extremen Umgebungen zu katastrophalen Ausfällen führen. So erzeugen übergroße oder unregelmäßig geformte Zuschlagstoffe in den Rohstoffen innere Spannungspunkte, während ungeeignete Trocknungsprogramme Feuchtigkeit einschließen, die sich beim Brennen in Dampf verwandelt und Mikrorisse verursacht. In Zementdrehöfen verkürzen solche Fehler die Lebensdauer der Auskleidung um 40% und erhöhen die Wartungskosten.
Komplexe Geometrien verschärfen diese Probleme. Großformatige Feuerfestmaterialien entwickeln beim Aufheizen häufig thermische Gradienten, wobei sich die äußeren Schichten schneller ausdehnen als der innere Kern, was Risse hervorruft. Ebenso führt eine ungleichmäßige Druckverteilung beim Trockenpressen zu Dichteschwankungen und verringert die mechanische Festigkeit. Diese Herausforderungen betreffen unmittelbar Branchen wie die Stahlerzeugung, wo ein einziges fehlerhaftes Bauteil eine Produktion im Wert von 50.000 $ pro Stunde stilllegen kann. Fortschrittliche Überwachungssysteme verfolgen die Feuchtigkeitswerte inzwischen in Echtzeit, wodurch optimale Trocknungsraten gewährleistet und Fehler minimiert werden.
Die Zukunft der Feuerfestproduktion
Innovationen verändern die Fehlervermeidung. Das kaltisostatische Pressen (CIP) gewährleistet heute eine gleichmäßige Druckaufbringung und erreicht 98% der theoretischen Dichte in kritischen Bauteilen. Dieses Verfahren wendet 400 MPa hydrostatischen Druck an und ist ideal für komplexe Formen in Glasofenauskleidungen. Fortschrittliche chemische Bindemittel wie alkalisch aktivierte Silikate machen Hochtemperatur-Härtungsschritte überflüssig und senken den Energieverbrauch um 30%, während die strukturelle Integrität bei 1.800°C erhalten bleibt. Diese Bindemittel reduzieren zudem die Emissionen während der Produktion um 20%.
Digitale Werkzeuge erhöhen die Präzision. Computergestützte Modellierung sagt das Materialverhalten während des Brennens voraus und optimiert Ofenzyklen zur Minimierung thermischer Spannungen. Im Sinne der Nachhaltigkeit integrieren Hersteller recycelte Magnesia-Kohlenstoff-Zuschlagstoffe aus verbrauchten Pfannenauskleidungen und reduzieren die Rohstoffgewinnung um 25%, ohne die Korrosionsbeständigkeit zu beeinträchtigen. Diese Fortschritte beheben 80% der traditionellen Versagensarten, laut aktuellen Industrieversuchen, und stehen zugleich im Einklang mit den Zielen der Kreislaufwirtschaft.
Neue additive Fertigungstechniken ermöglichen heute komplexe Geometrien, die mit konventionellem Pressen bisher unerreichbar waren. Durch schichtweises Auftragen von Feuerfestpulvern mit reaktiven Bindemitteln stellen Unternehmen Bauteile her mit maßgeschneiderten Porositätsmustern, die die Temperaturwechselbeständigkeit verbessern in Glasofenanwendungen. So zeigen 3D-gedruckte Ausgüsse mit abgestufter Porosität eine um 30% höhere Abplatzbeständigkeit und revolutionieren das Design kundenspezifischer Bauteile.
Partnerschaft für optimale Feuerfestleistung
Die Herstellung dichter Feuerfestprodukte erfordert Präzision in allen Phasen, von der Rohstoffauswahl bis zum Hochtemperaturbrand. Jeder Schritt stellt sicher, dass die Materialien extremen Umgebungen standhalten und ihre strukturelle Integrität unter thermischen, chemischen und mechanischen Beanspruchungen bewahren. Für Branchen wie Glas, Stahl und Zement gilt: die Materialqualität wirkt sich direkt auf Betriebseffizienz und Sicherheit aus.
Rohstoffreinheit, gleichmäßige Partikelverteilung und fortschrittliche Bindemittel bilden das Fundament langlebiger Feuerfestmaterialien. Der Hochtemperaturbrand erzeugt robuste keramische Bindungen, während präzise Formgebung die Maßgenauigkeit sicherstellt. Zusammen ermöglichen diese Schritte den Produkten, Korrosion, Abrieb und Temperaturschocks zu widerstehen—entscheidend für Anwendungen über 1.800°C.
Die Beherrschung dieses Prozesses erfordert Fachwissen. MXS Refractories ist darauf spezialisiert, Industrieführer bei der Materialauswahl und der Vor-Ort-Überwachung zu begleiten. Ihr Ansatz stellt sicher, dass Feuerfestmaterialien für spezifische Herausforderungen ausgelegt sind, wodurch Risiken wie Abplatzung oder strukturelles Versagen minimiert werden.
Die Wahl des richtigen Herstellungsverfahrens ist nur ein Aspekt. Das Verständnis des gesamten Lebenszyklus von Feuerfestmaterialien, einschließlich Einbau und Wartung, sichert langfristige Leistung. MXS bietet durchgängige Unterstützung und verbindet technisches Wissen mit Felderfahrung, um die Haltbarkeit zu optimieren und Stillstandszeiten zu reduzieren.
Die Zusammenarbeit mit Experten hilft Industrien, kostspielige Ausfälle zu vermeiden—und Verluste von über 1 Million Dollar täglich zu verhindern. Die Qualitätskontrolle von MXS stellt sicher, dass die Materialien strenge Standards erfüllen, und verwandelt Feuerfestsysteme in widerstandsfähige Anlagen unter extremen Bedingungen.
Das Verständnis des gesamten Lebenszyklus von Feuerfestmaterialien zeigt, wie strategische Partnerschaften Präzisionsfertigung und fachkundige Überwachung in extremen Umgebungen sicherstellen.
Der Herstellungsprozess dichter Feuerfestmaterialien kombiniert präzise Rohstoffauswahl, fortschrittliche Formgebungstechniken und Hochtemperaturbrand, um unübertroffene Dichte, mechanische Festigkeit und thermische Stabilität zu erreichen. Diese Eigenschaften gewährleisten Zuverlässigkeit in extremen Industrieumgebungen. Die Zusammenarbeit mit Experten wie MXS Refractories garantiert maßgeschneiderte Hochleistungslösungen, die anspruchsvollen betrieblichen Herausforderungen gerecht werden. Entdecken Sie [das Verständnis des gesamten Lebenszyklus von Feuerfestmaterialien](https://mxs-refractories.com/understanding-the-lifecycle-of-refractory-materials/) für optimierte Leistung.
